17X/184

Bienvenue dans la section testo 17X / testo 184

Premier pas avec vos enregistreurs

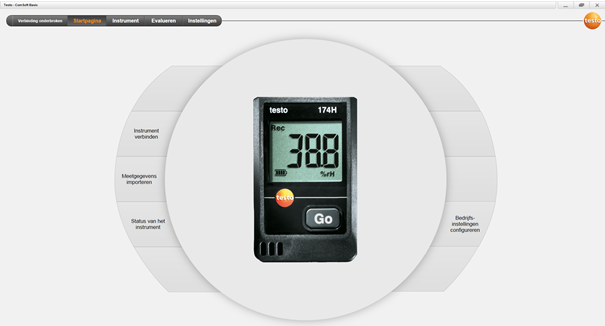

1. Connectez l'enregistreur au PC via le port USB. Lancez le logiciel ComSoft Basic.

mceclip0 (1).png

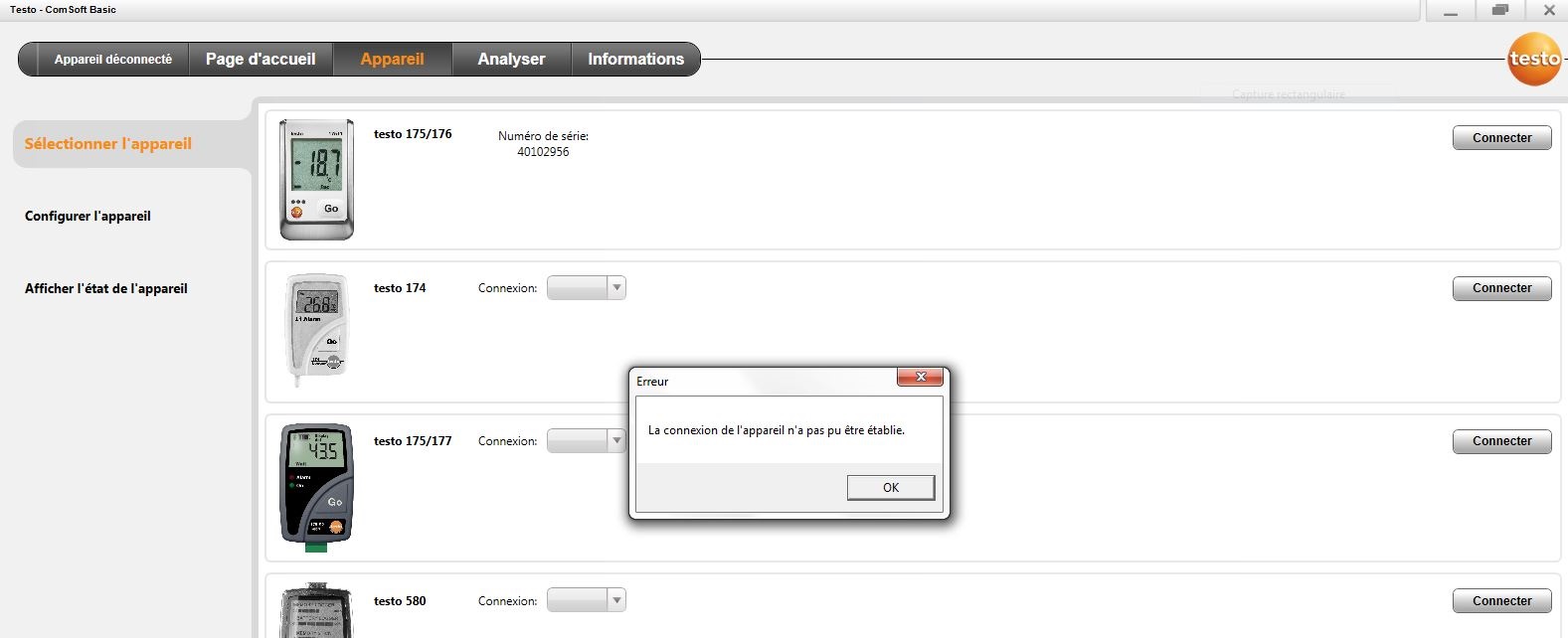

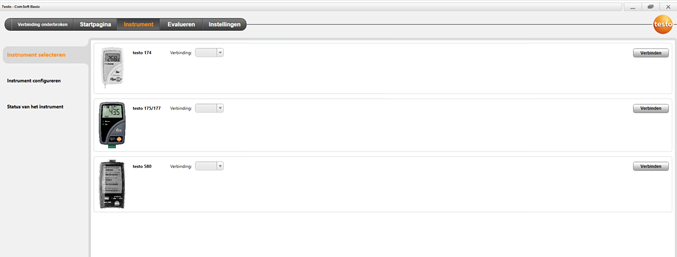

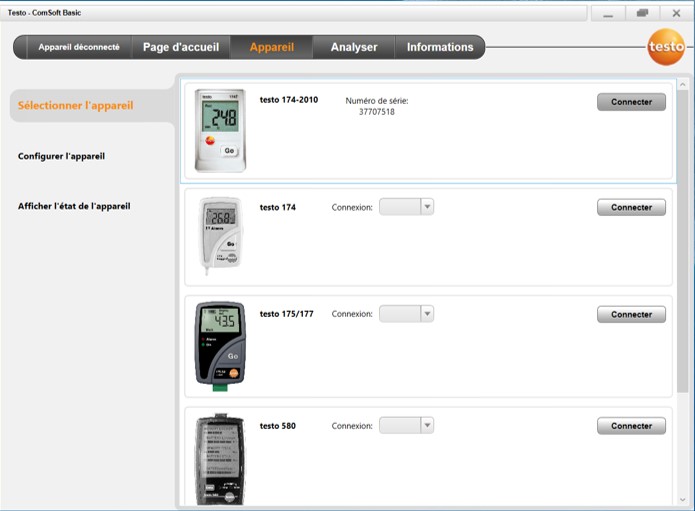

2. Sélectionnez l'enregistreur et cliquez sur "Connecter".

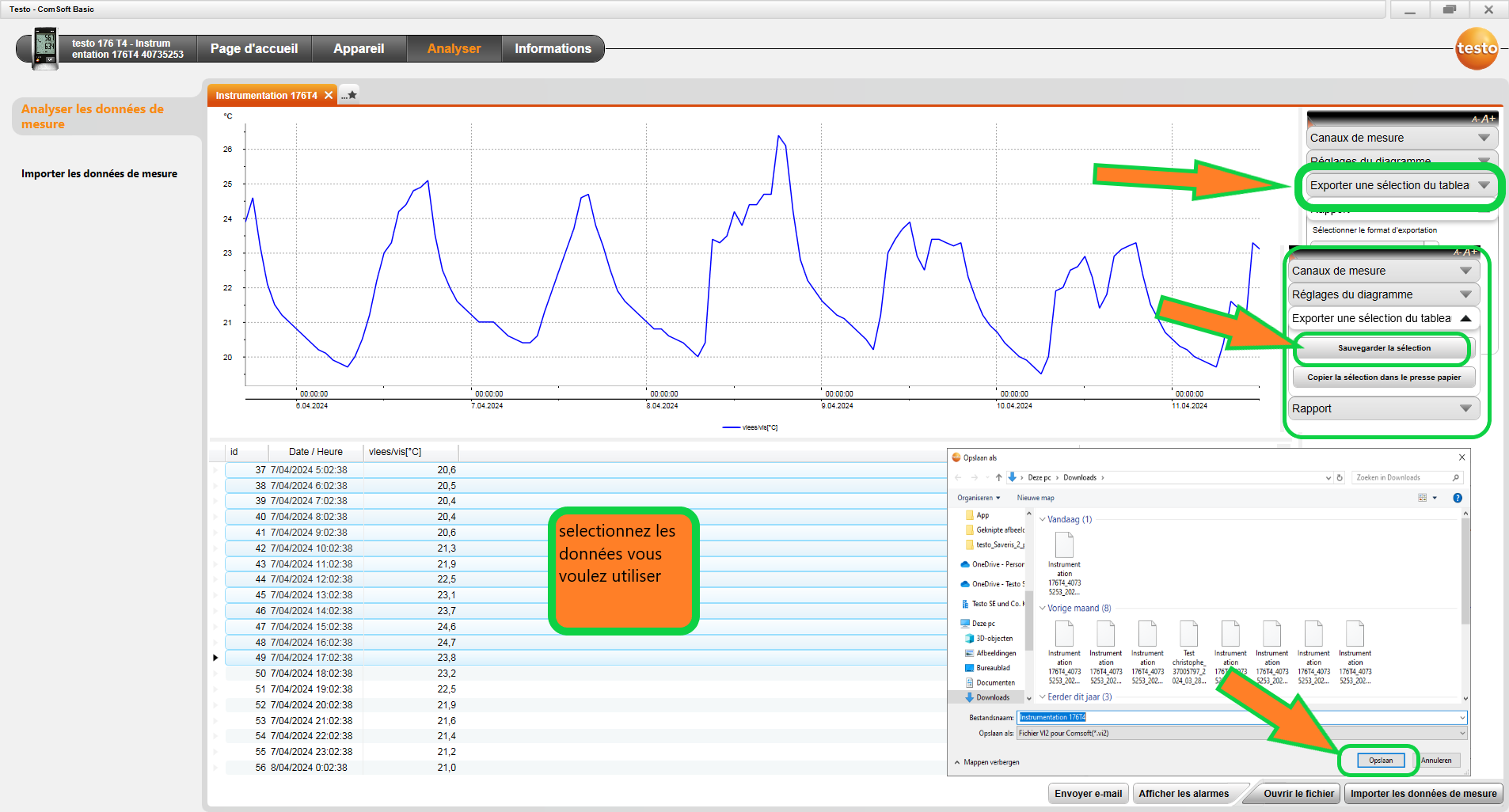

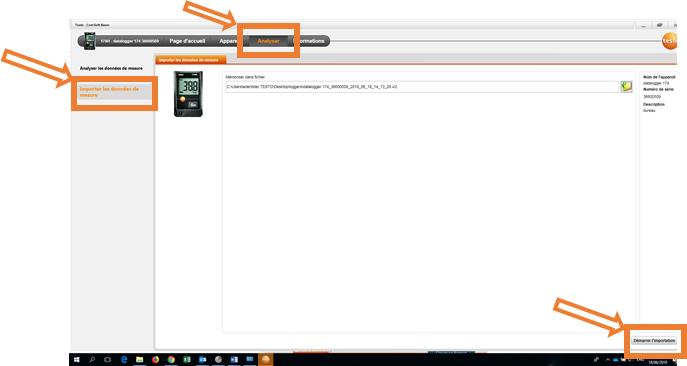

3. Cliquez sur " Analyser " dans le menu. Dans la partie gauche, sélectionnez " Importer les données de mesure ". Cliquez ensuite sur " Démarrer l'importation " (en bas à droite).

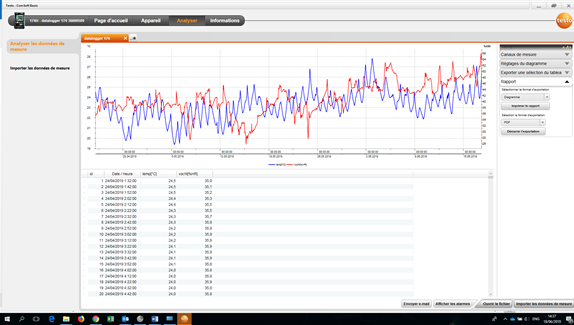

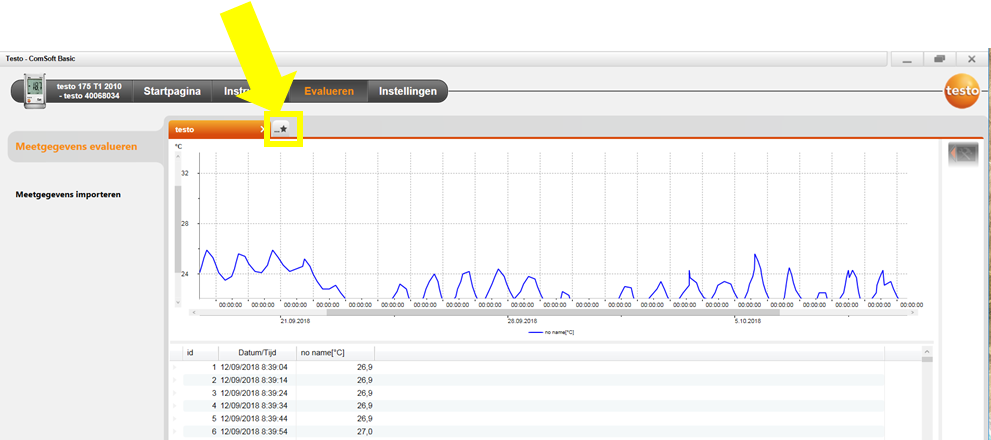

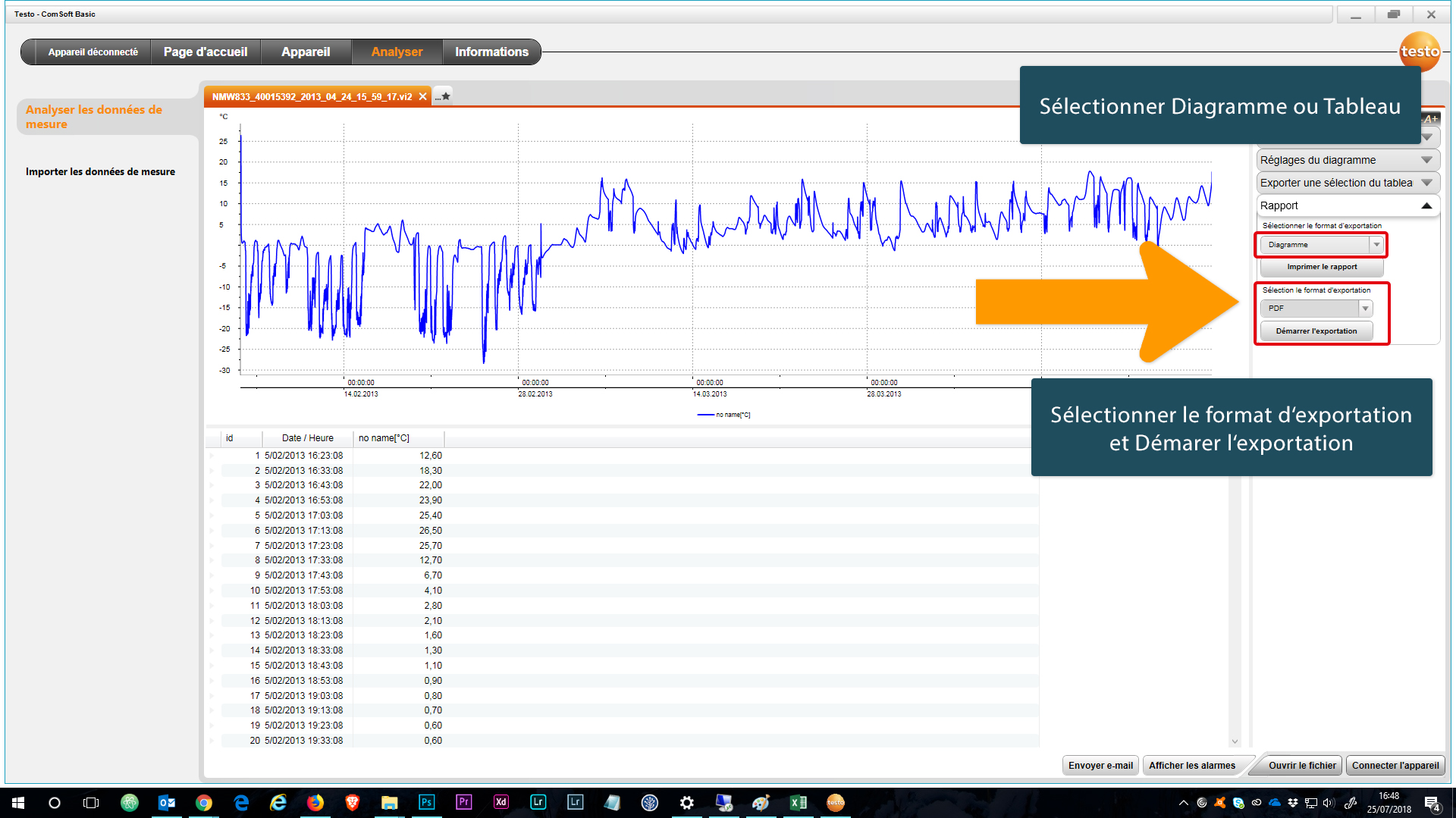

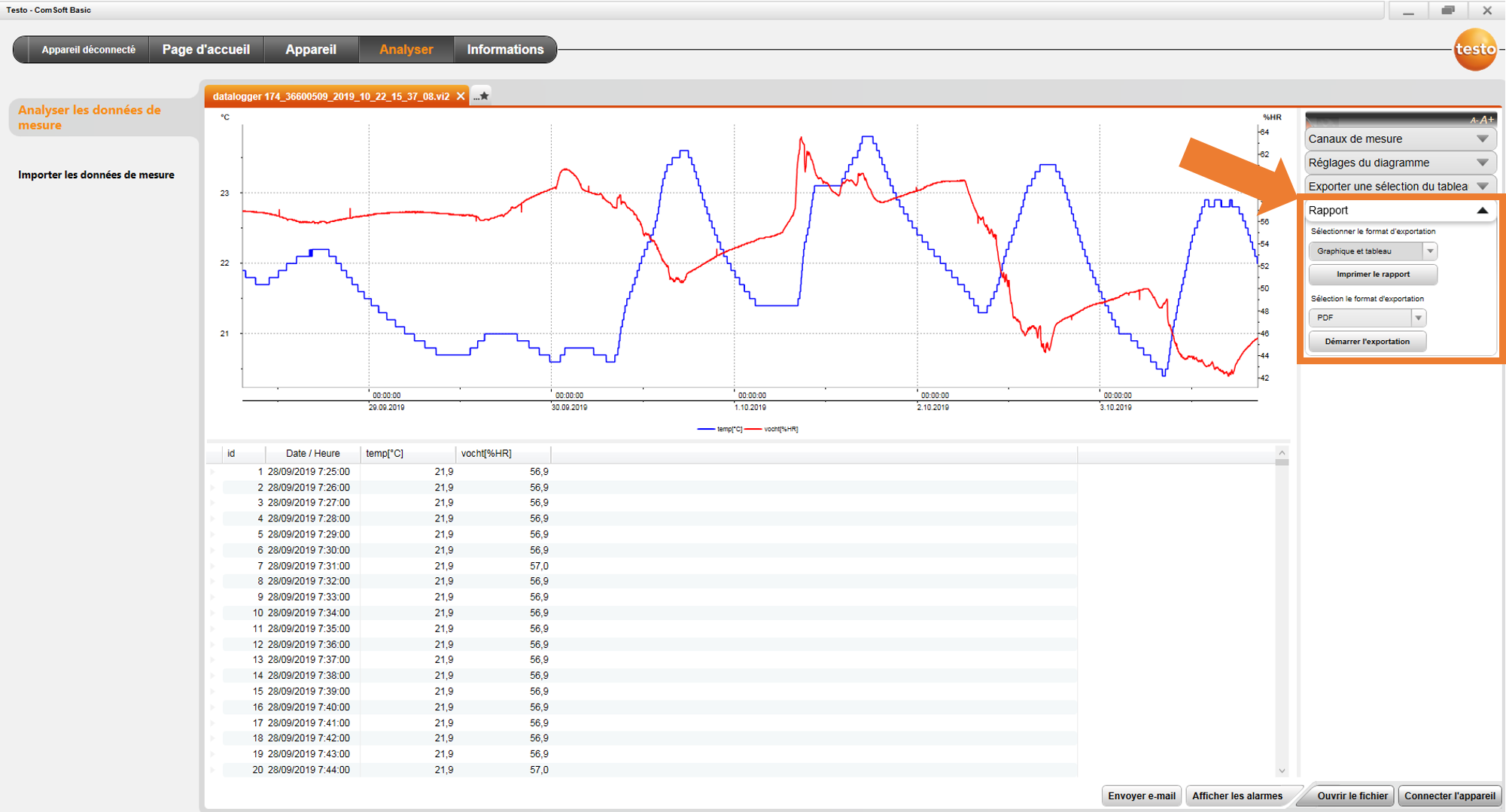

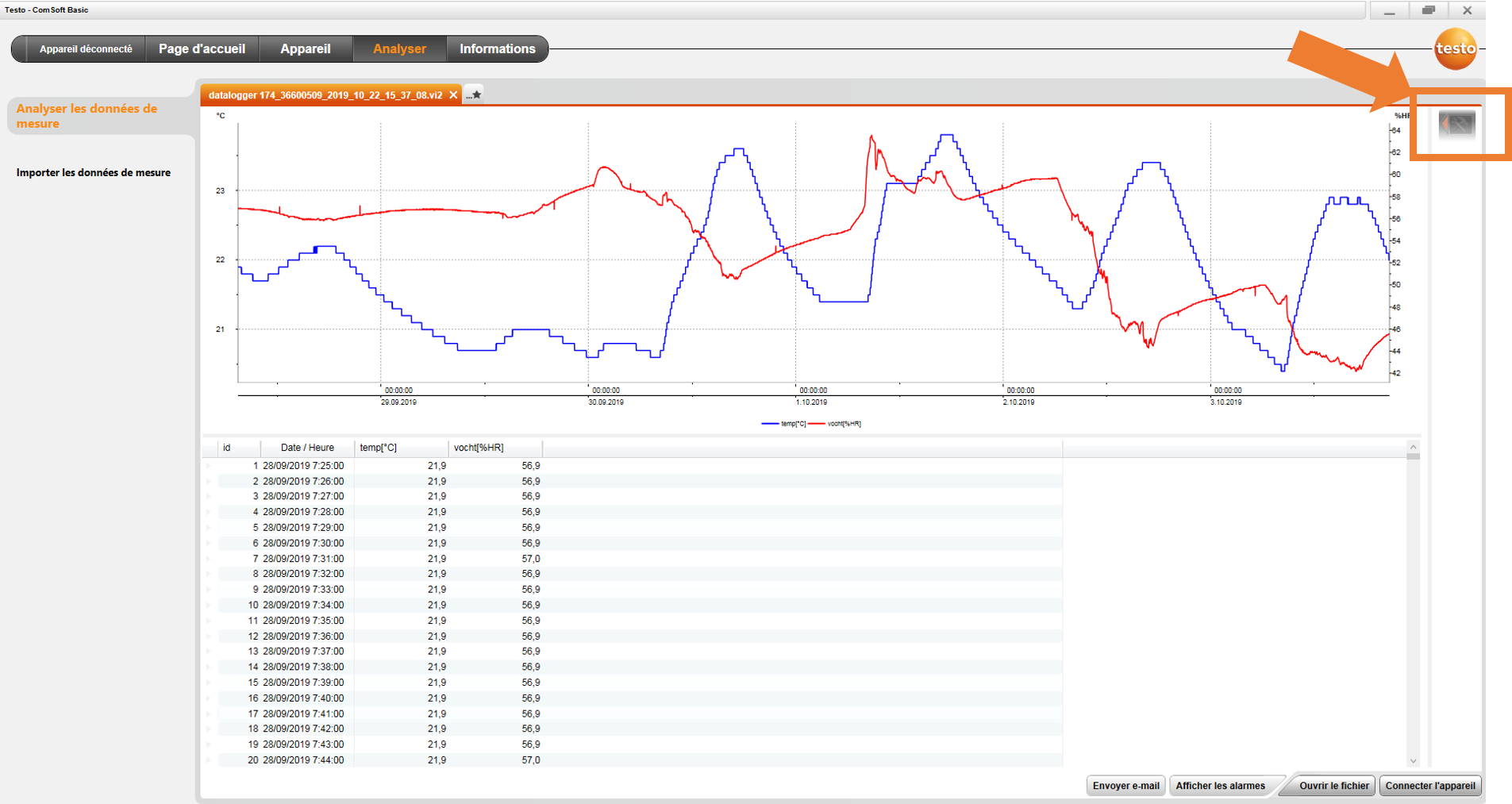

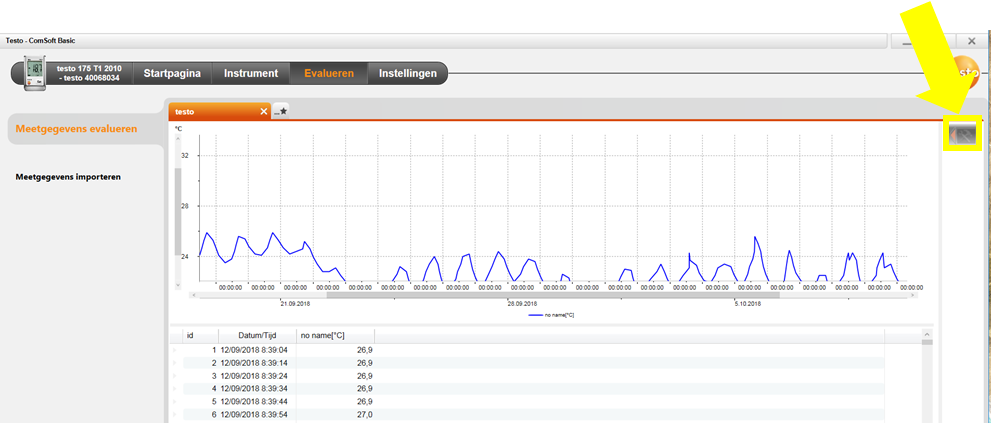

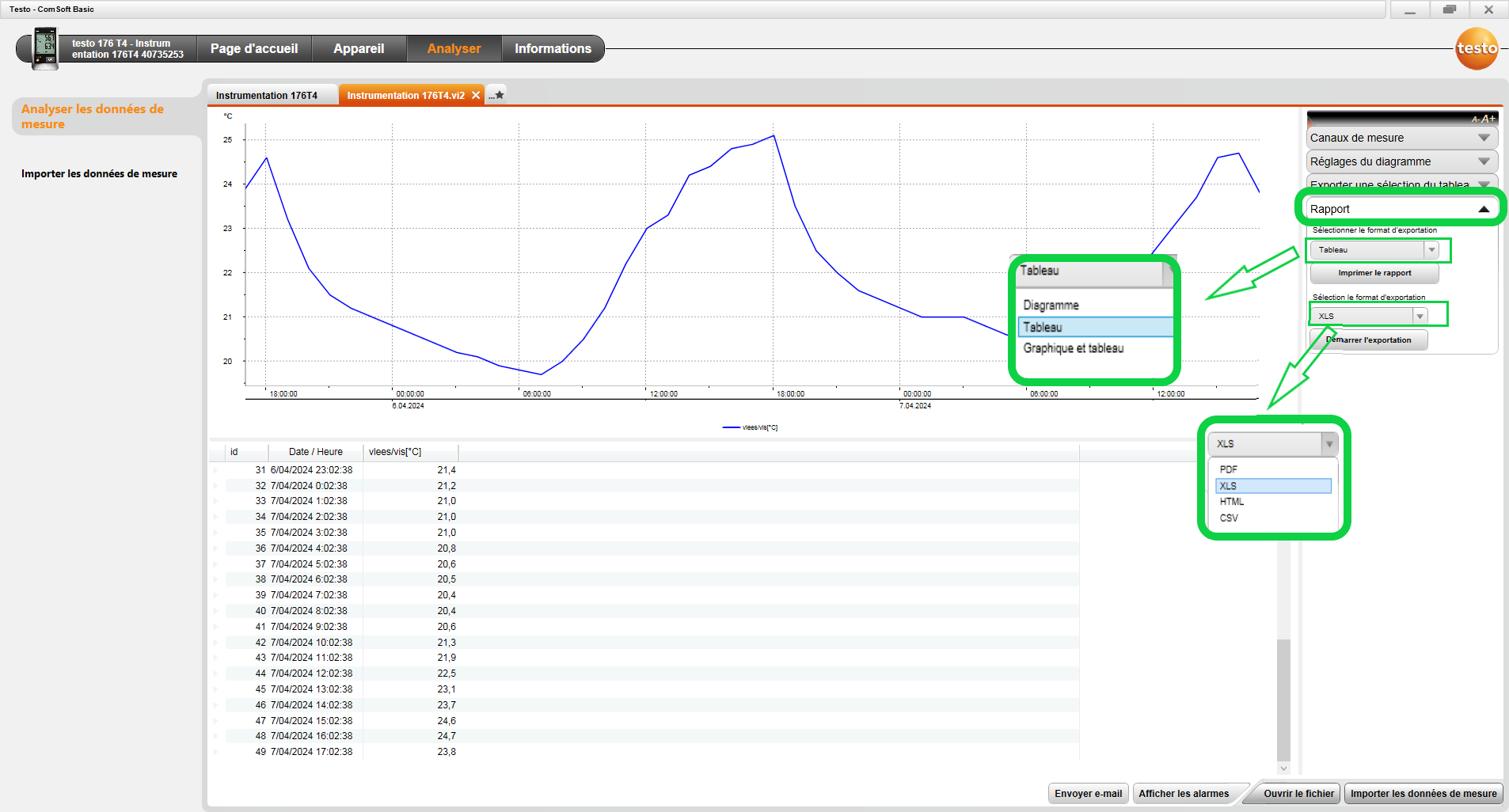

4. Une fois les données importées, le logiciel passe à " Analyser les données de mesure ". Le graphique et le tableau contenant les données de mesure deviennent visibles.

L'enregistreur de données peut ne pas être dans l'état opérationnel Rec. Si Rec s'affiche, appuyez sur le bouton STOP pendant environ 3 secondes.

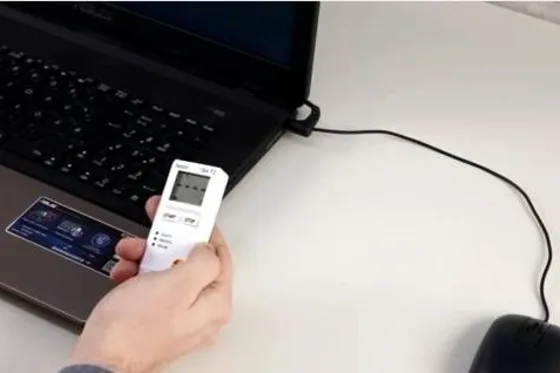

1. Connectez l'enregistreur de données à un PC via l'interface USB. Les LED d'état sont désactivées, uSb est affiché (instruments avec affichage). Les drivers sont

installé automatiquement. La fenêtre d'affichage automatique apparaît.

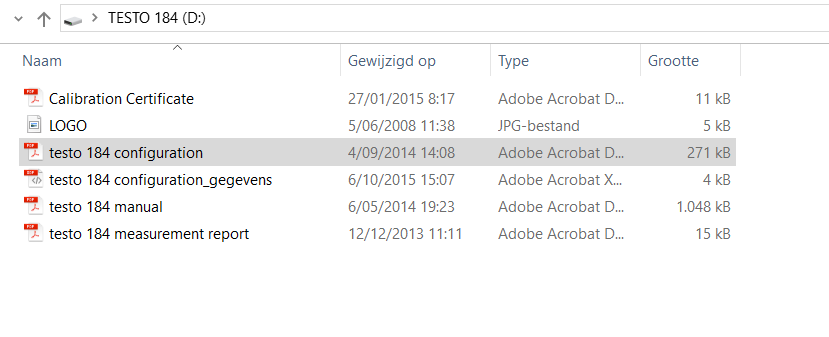

2. Cliquez sur Ouvrir le dossier pour afficher les fichiers. L'explorateur de fichiers s'ouvre.

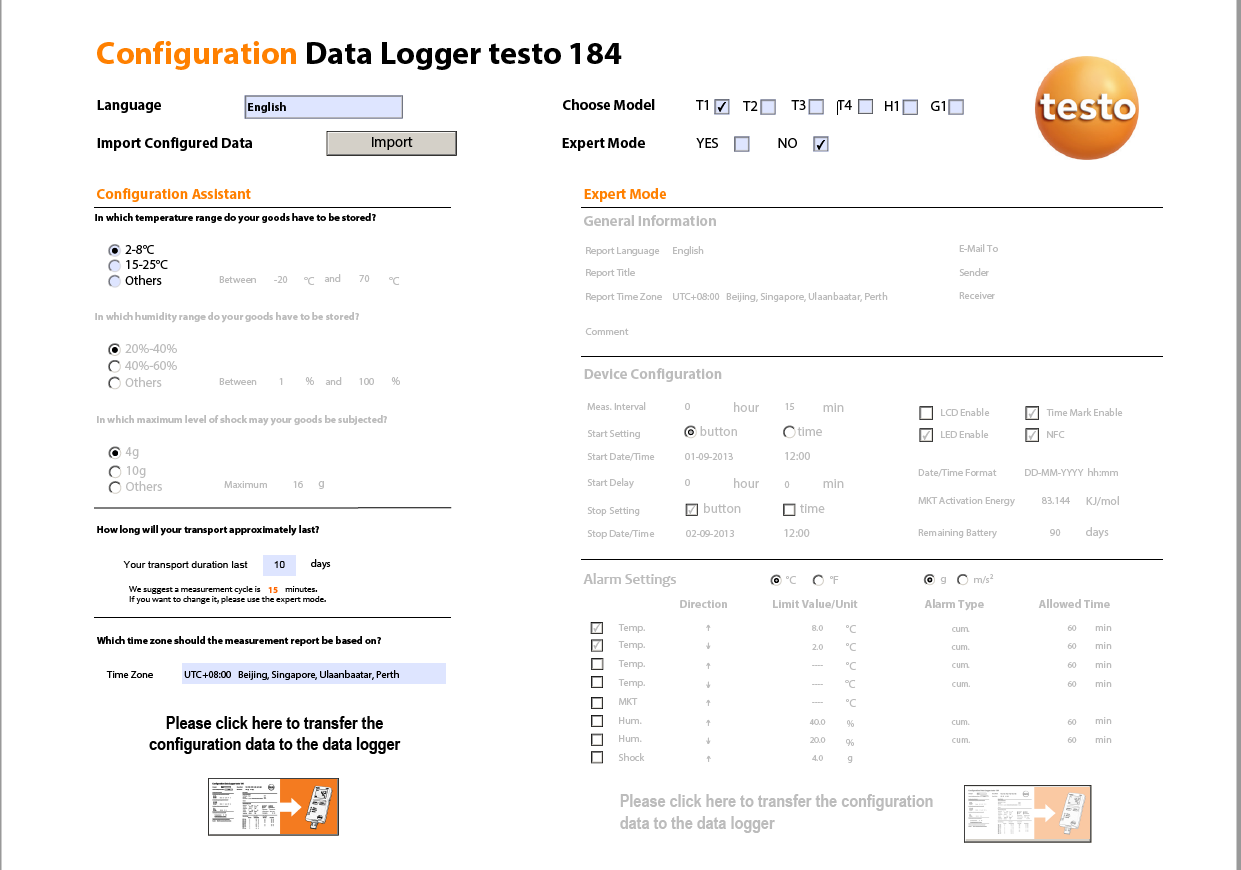

3. Ouvrez le fichier "testo 184 configuration.pdf"

4. Modifiez la configuration. Tenez compte des éléments suivants:

• Le type d'instrument utilisé doit être réglé correctement.

• Les données de configuration existantes peuvent être importées en cliquant sur le bouton "Importer". Les données de configuration à importer doivent être disponibles au format de données XML.

• Lorsque vous utilisez l'assistant de configuration, certaines fonctions sont fixes ou remplies automatiquement. Pour l'utilisation et le réglage manuel de toutes les fonctions de

l'instrument doit être en mode Expert.

5. Exportez les modifications de la configuration en cliquant sur le bouton de l'enregistreur de données.

- Une fenêtre s'ouvrira pour exporter les données du formulaire.

6. Sélectionnez l'enregistreur de données (Drive TESTO 184) comme emplacement de stockage et exportez les données de configuration en cliquant sur le bouton Enregistrer.

- La configuration est enregistrée sous forme de fichier XML sur l'enregistreur de données.

Le fichier xml peut être utilisé comme modèle pour d'autres enregistreurs de données (via la fonction d'importation)

dans la configuration pdf).

7. Fermez le fichier. Un message peut s'afficher. Voulez-vous enregistrer les modifications dans "testo 184 configuration.pdf" avant de fermer? Répondez à cela par Non.

8. Déconnectez l'enregistreur de données du PC. L'enregistreur passe à l'état opérationnel

Attendez, le mode LED d'état clignote en vert / rouge.

testo-184-t3-configuration.pdf

Manipulation sur vos enregistreurs de données

Veuillez mettre à jour le firmware de votre enregistreur.
Veuillez d'abord lire les données de mesure éventuellement déjà enregistrées sur votre eneregistreur. Cette mise à jour effacera la mémoire de votre enregistreur.

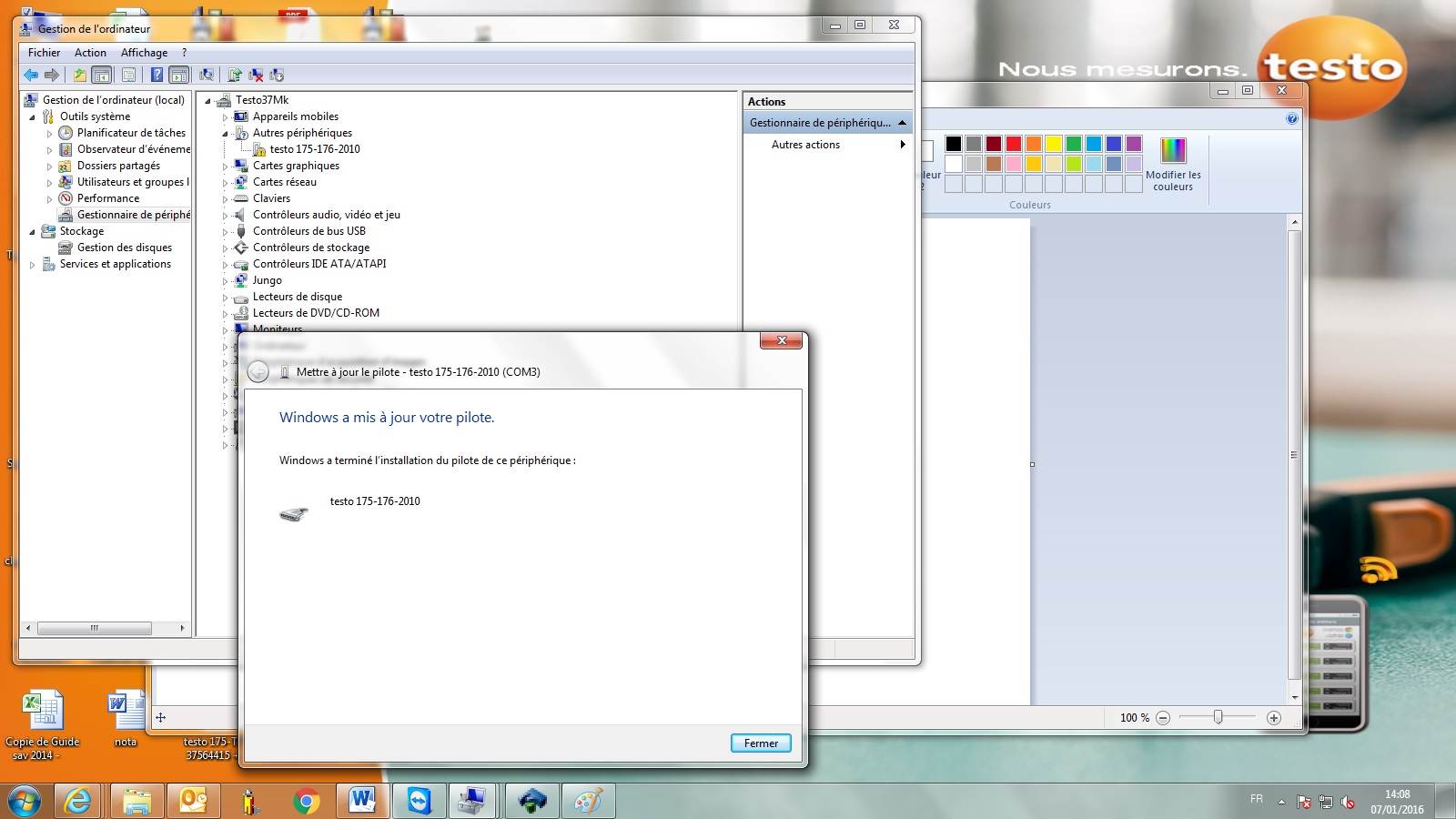

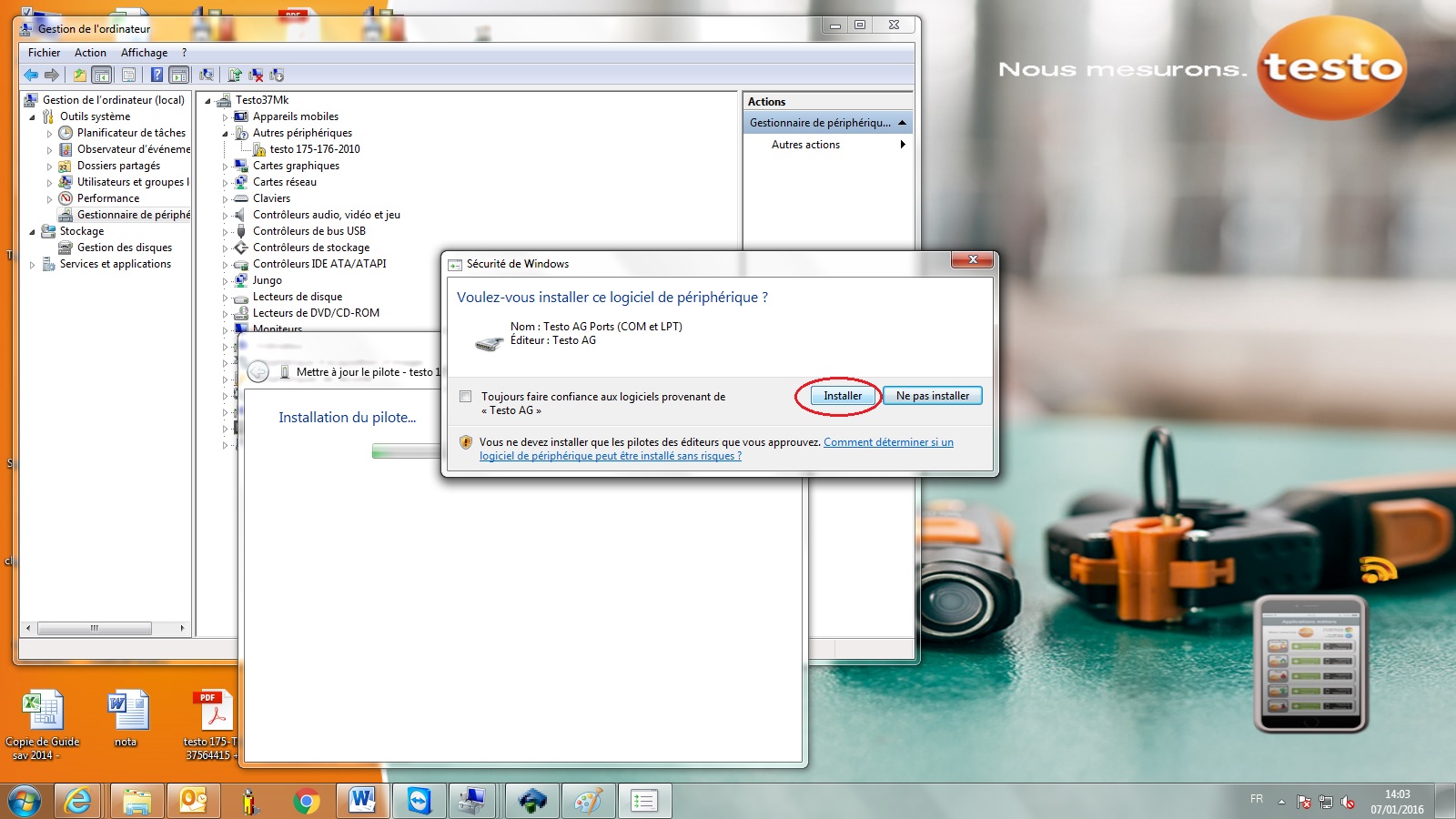

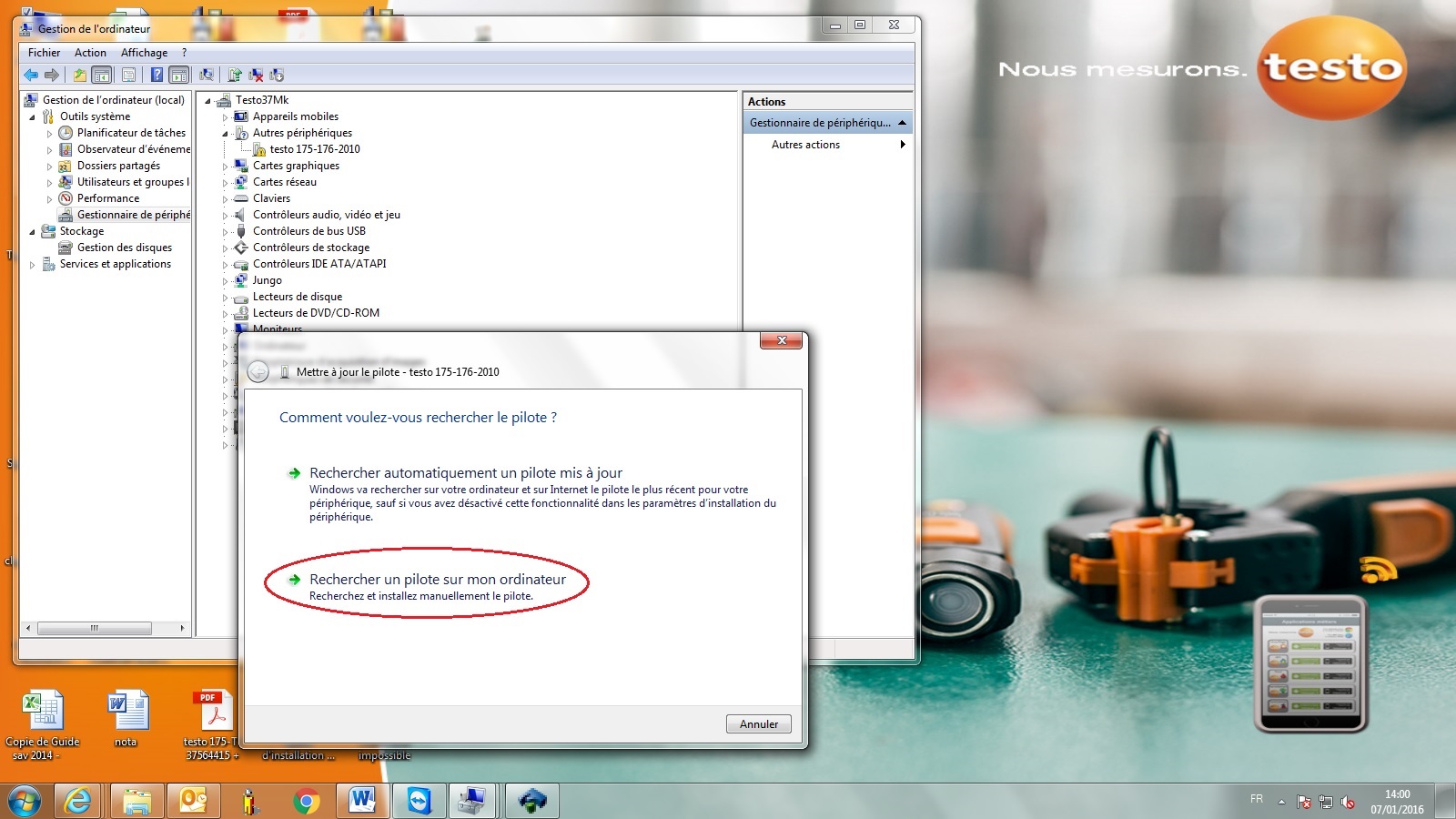

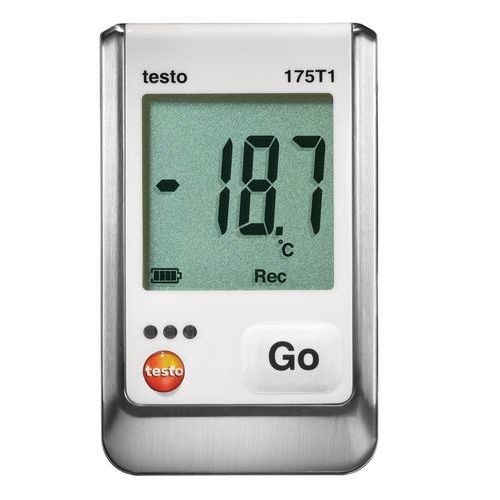

Pour la mise à jour du firmware de votre appareil testo 175T1, veuillez utiliser le lien ci-dessous et suivre les instructions en pièce jointe.

Mise à jour testo 175 T1

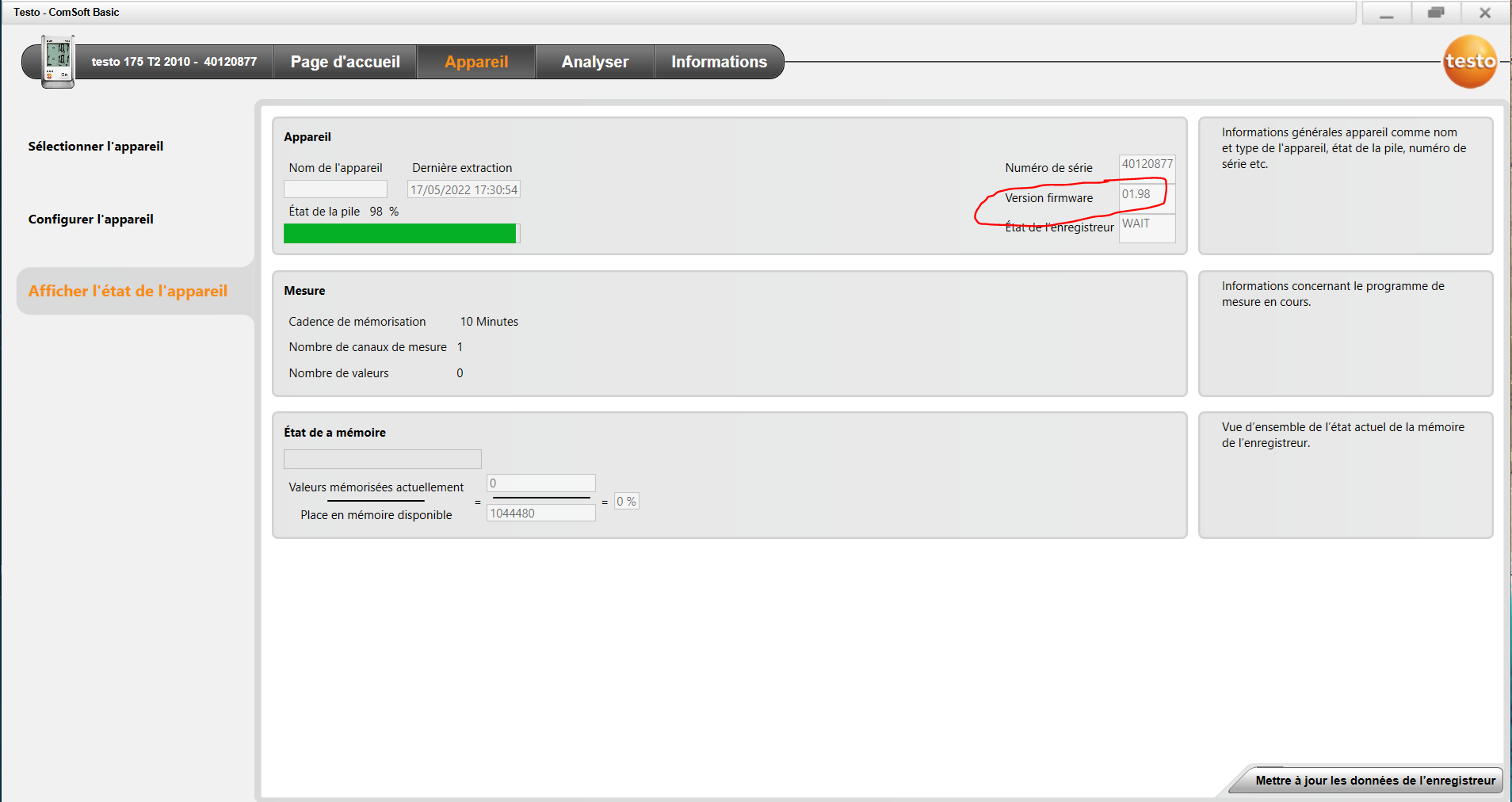

Dans le Comsoft basic, vous pouvez vérifier la version du firmware de votre logger. Avec l'enregistreur testo 175T1, seule une mise à jour du firmware peut être effectuée à partir de la version v. 1.93 ou supérieure.

Veuillez aussi vérifier si vous avez la dernière version du comsoft basic.

Firmware update instructions testo 175 and 176.pdf

ComSoft Basic

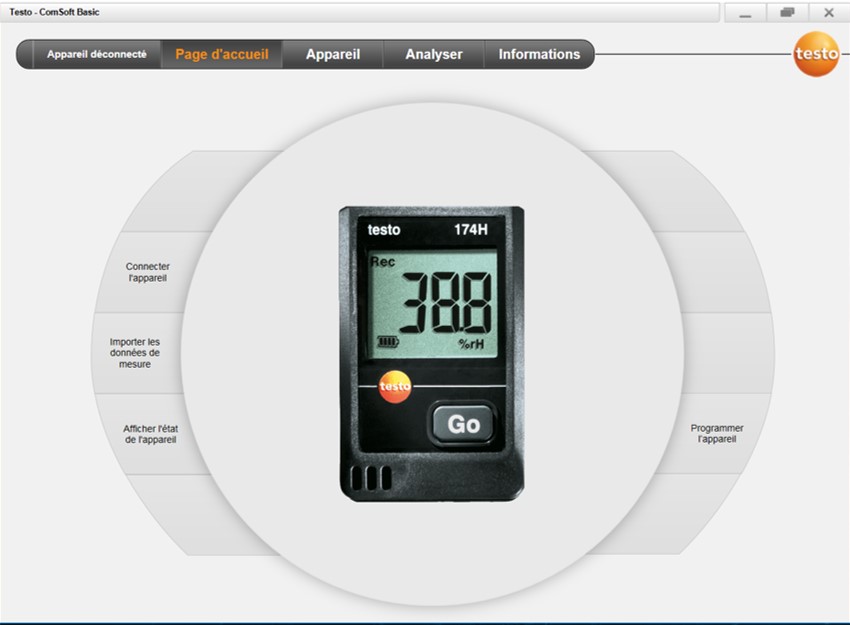

✓ L'appareil est connecté au testo Comfort Software Basic 5 et est affiché dans la ligne d'état.

✓ L'appareil se trouve en mode Rec : Au besoin cliquer sur [Arrêter la mesure].

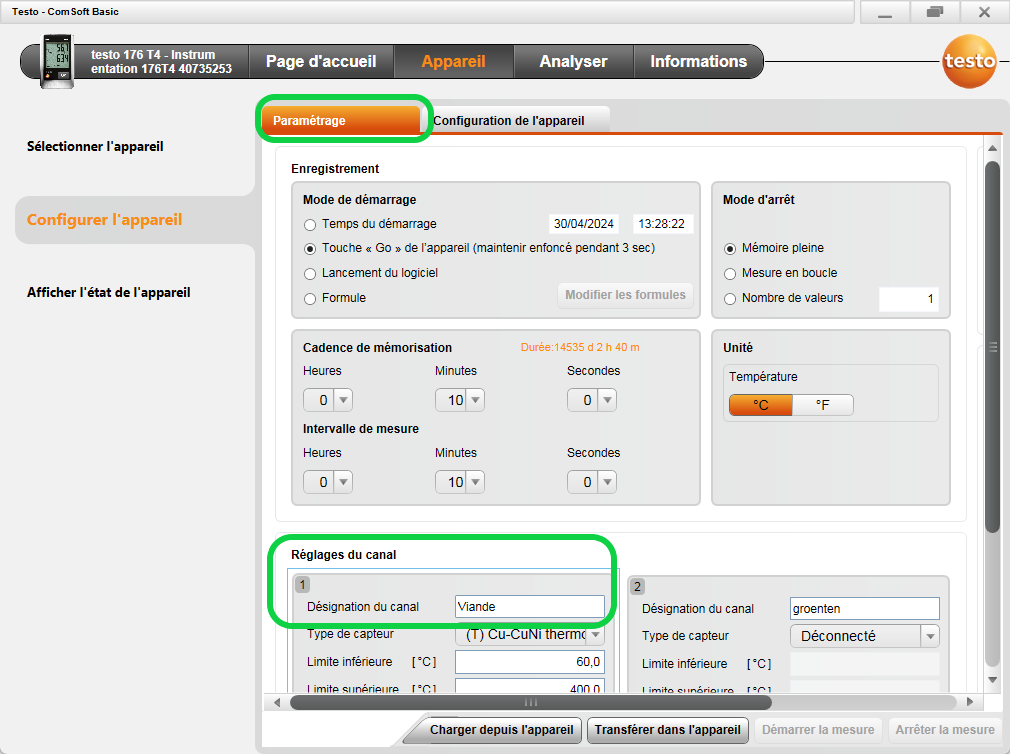

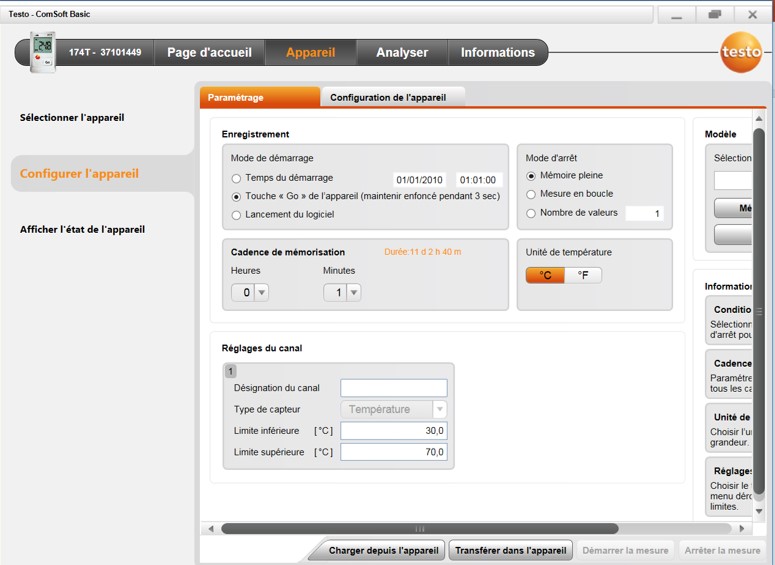

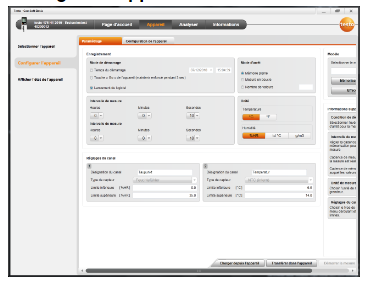

1. Sélection à travers la page d'accueil Programmer l'appareil ou menu Appareil|Configurer l'appareil| Paramétrage.

2. Définir les réglages (spécifiques à l'appareil) requis au niveau de

• Critères de démarrage

◦ Temps du démarrage : L'appareil démarre au moment réglé.

◦ Bouton de démarrage sur l'appareil : Maintenir la touche [Go] enfoncée pendant plus de 3 secondes.

◦ Lancement du logiciel : Cliquer sur [Démarrer la mesure]

• Critères d'arrêt

◦ Mémoire pleine : L'appareil arrête la mesure dès que la mémoire est pleine.

◦ Mémoire circulaire : L'appareil écrase en cas de mémoire pleine les valeurs « les plus anciennes » enregistrées en premier. La mesure s'arrête seulement quand elle est arrêtée par le logiciel : Cliquer sur [Arrêter la mesure].

◦ Nombre de valeurs de mesure : L'appareil arrête la mesure dès que le nombre défini des valeurs de mesure est atteint.

• La cadence de mémorisation détermine le rythme auquel les valeurs sont mises en mémoire. La cadence de mémorisation doit être un multiple de l'intervalle de mesure.

• L'intervalle de mesure définit le rythme dans lequel les valeurs de mesure peuvent être saisies et affichées (par ex. à l'écran).

• L'unité définit l'unité dans laquelle les valeurs de mesure sont saisies et affichées à l'écran.

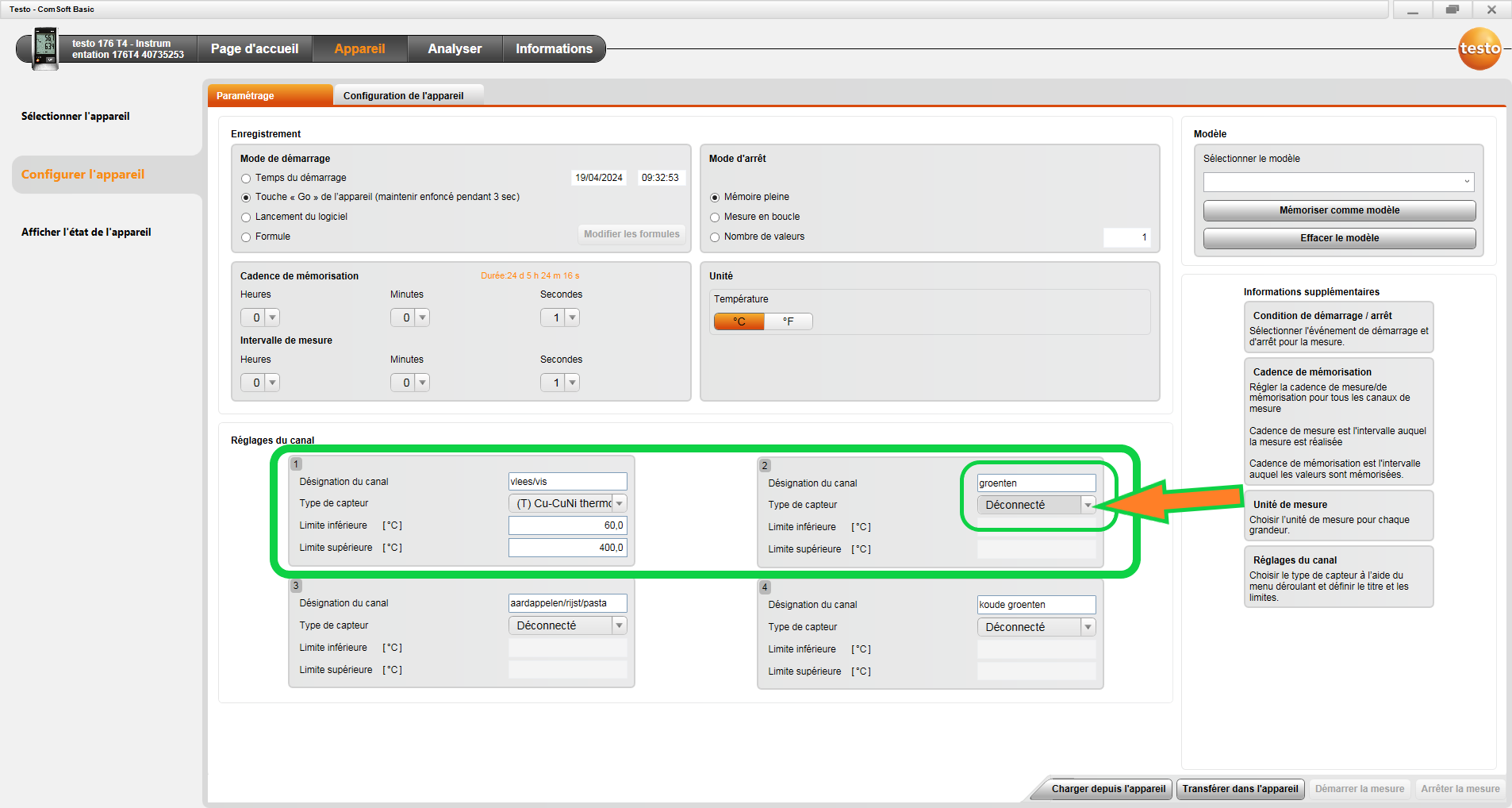

• Réglages du canal Saisir la désignation du canal et les limites. Si les capteurs sont raccordés Sélectionner le type de capteur. Si les raccords sont pourvus de bouchon : Sélectionner

déconnecté.

En cas de capteurs raccordés, le numéro de canal se rapporte au numéro de raccord imprimé sur le boîtier de l'appareil. Sans attribution du type de capteur au bon raccord de l'appareil, celui-ci n'enregistrera pas les valeurs du capteur.

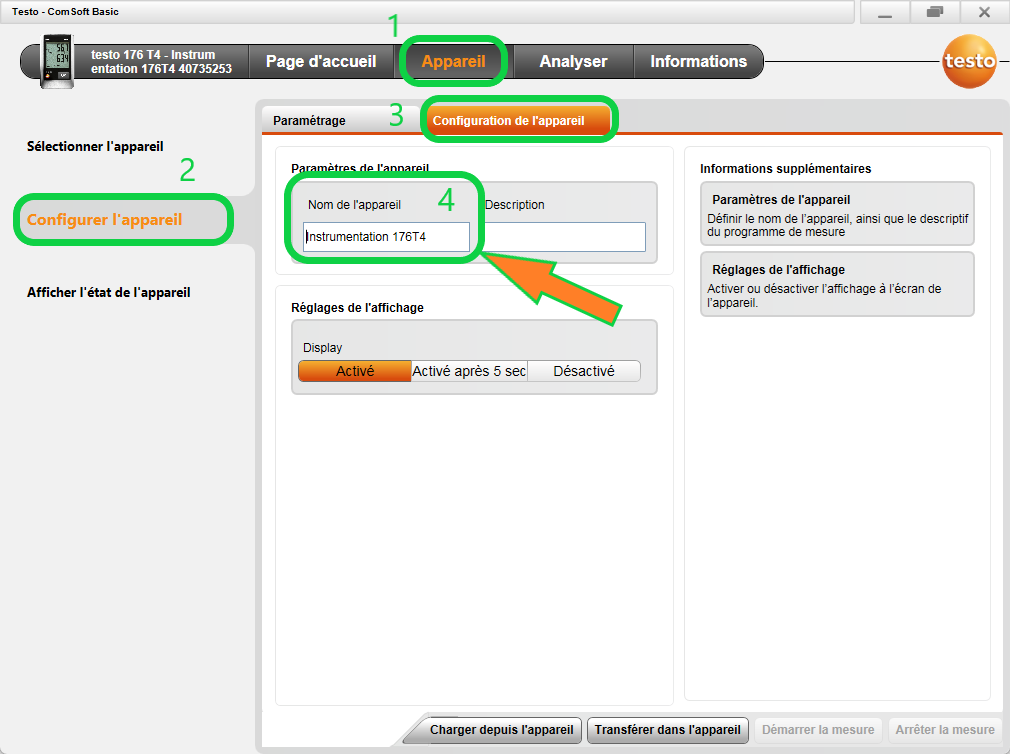

3. Passer à l'onglet Configuration de l'appareil.

4. Saisir le nom de l'appareil (max. 15 caractères) et la description (max 70 caractères), définir les paramètres de l'affichage.

5. Cliquer sur [Transférer dans l'appareil].

- La configuration est terminée. > En condition de démarrage

Démarrage horaire: Cliquer sur [Démarrer la mesure].

Comsoft Professional

Veuillez cliquez sur le lien suivant, remplir les informations demandé et vous recevez un mail avec le lien direct pour télécharger le logiciel.

Télécharger Comsoft Professional

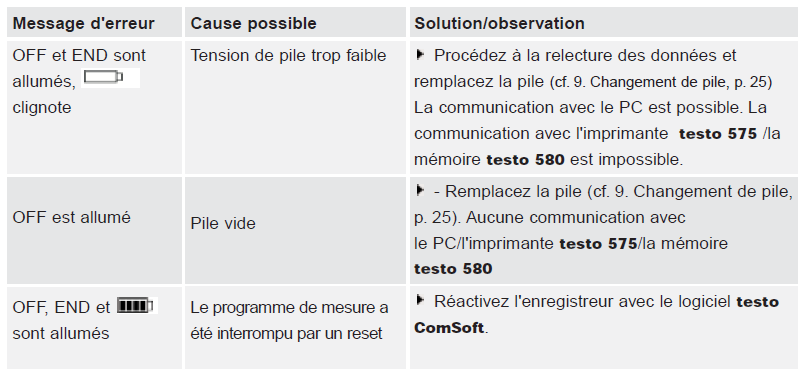

Résolution de problème

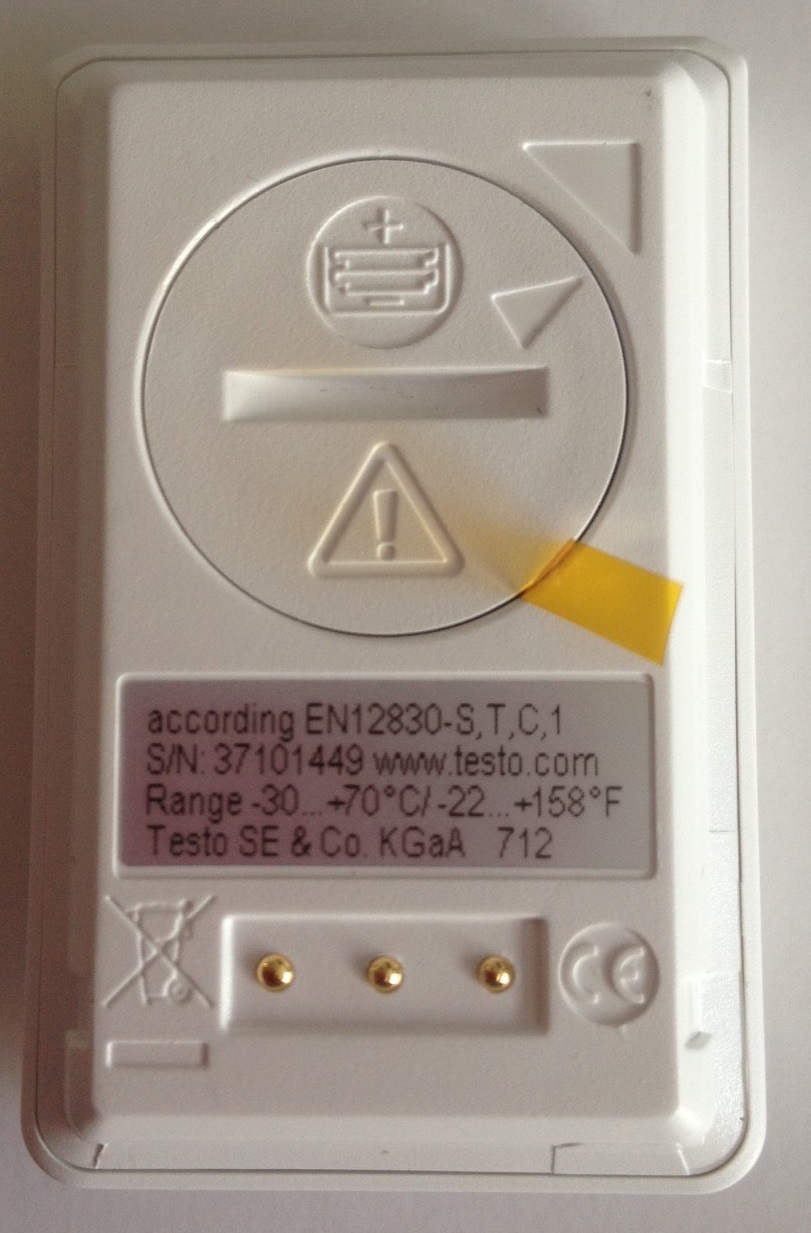

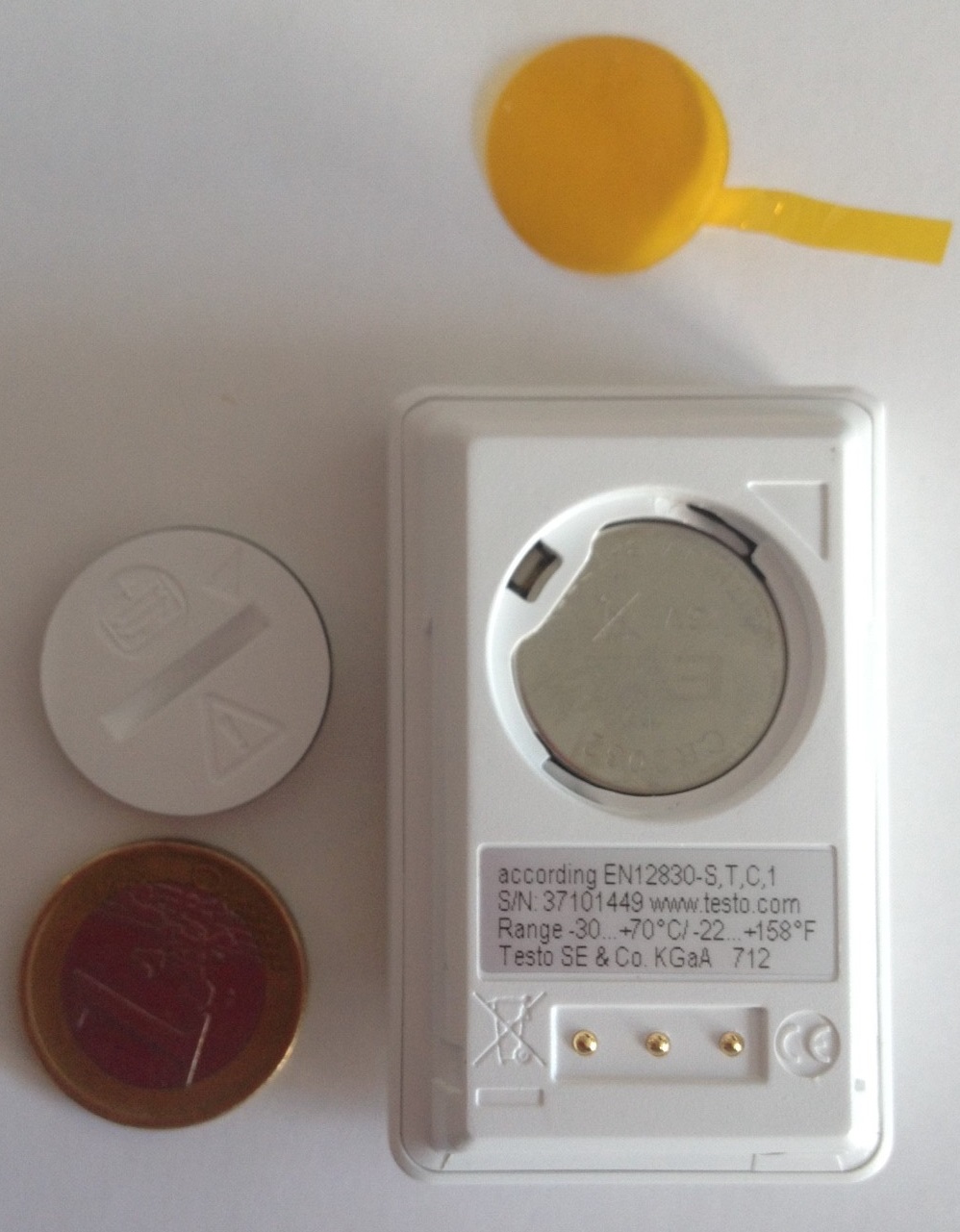

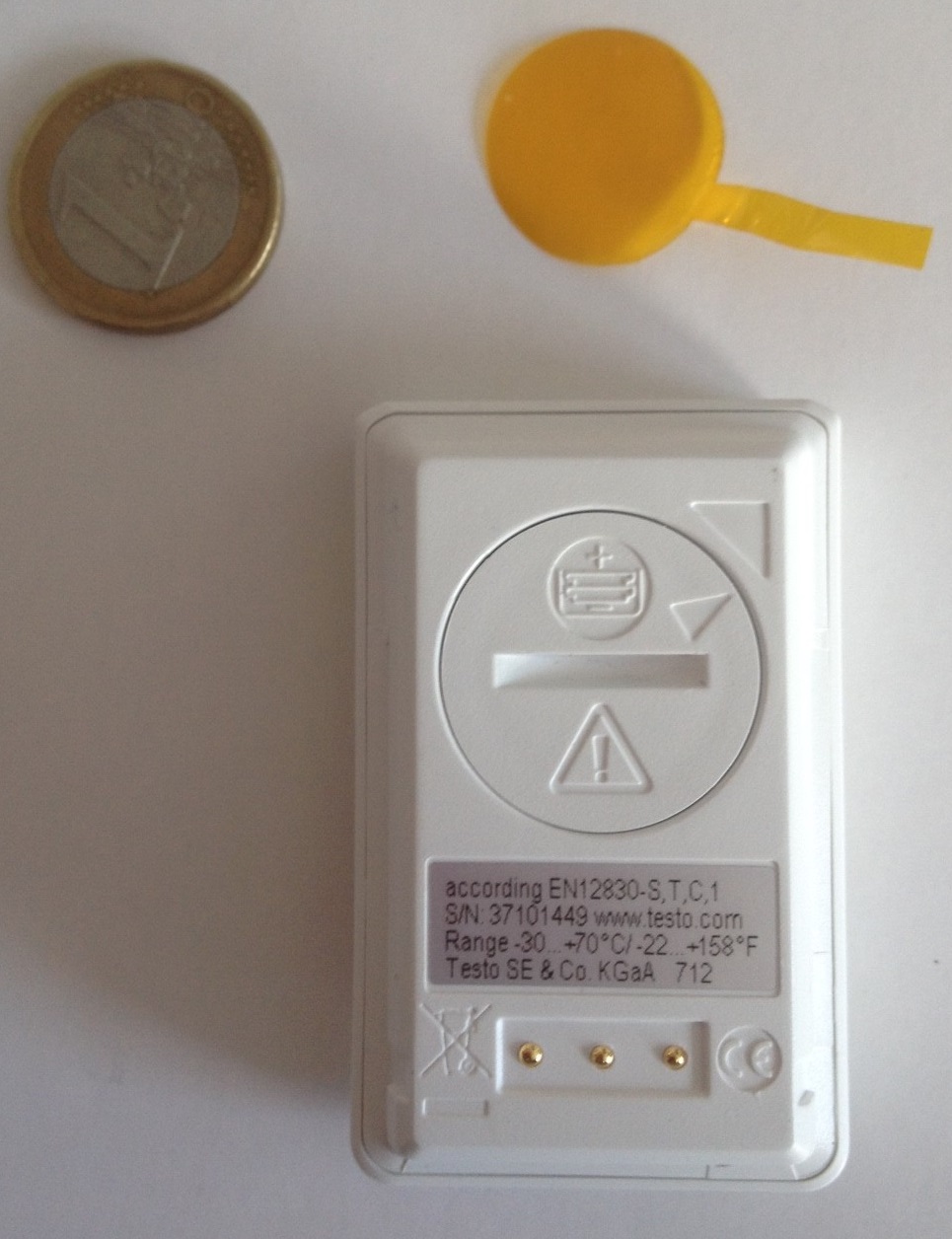

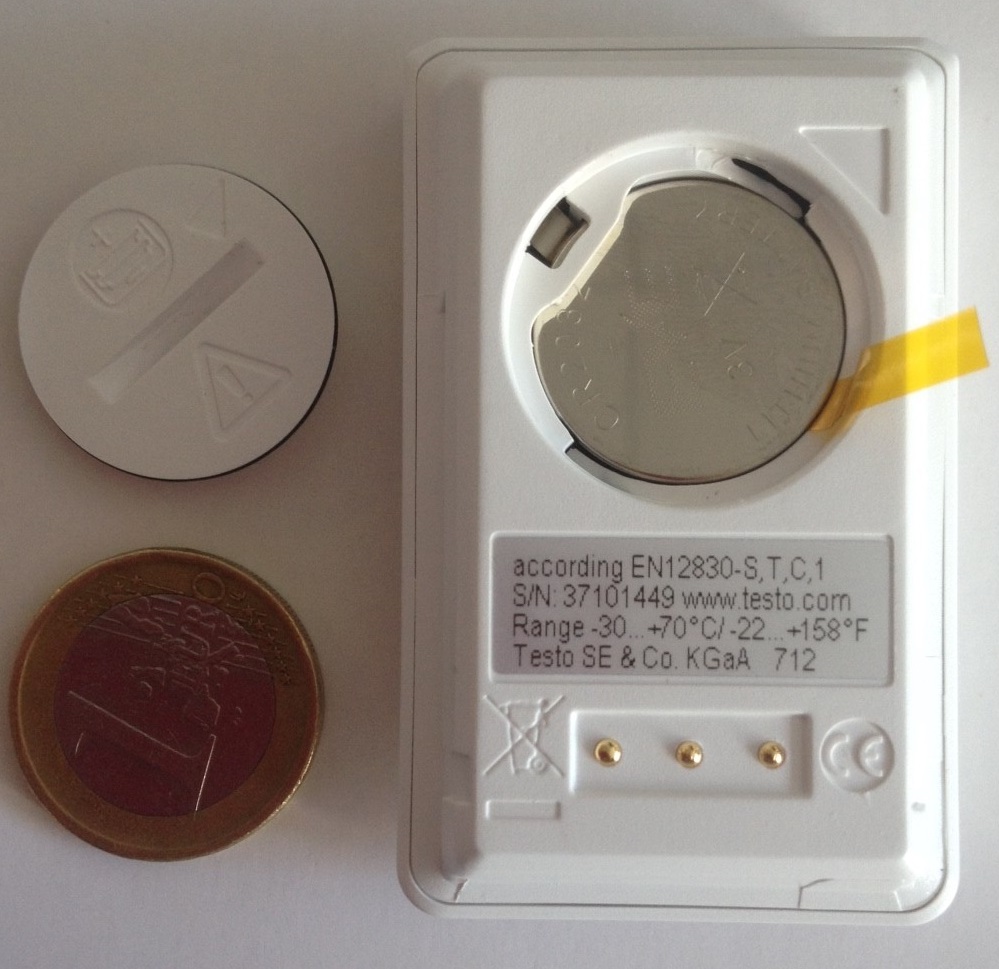

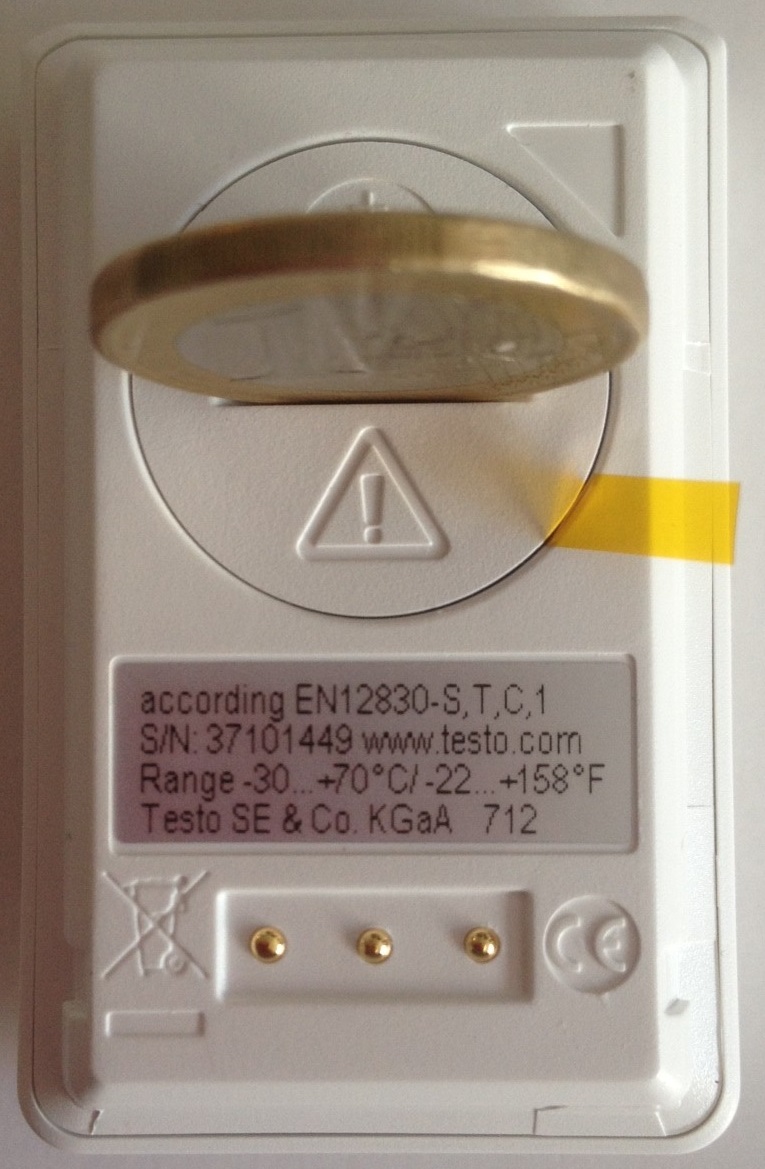

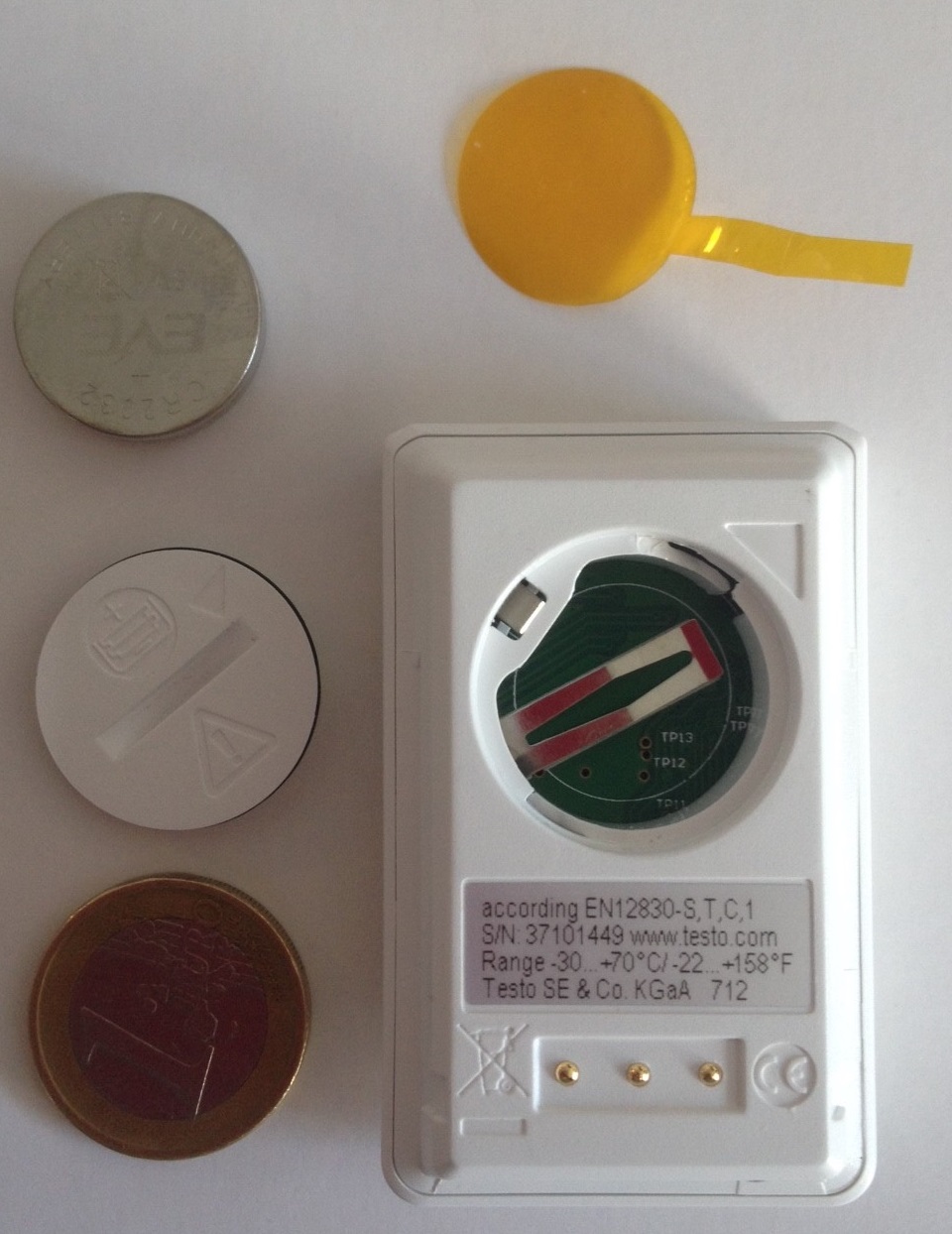

Vérifiez d'abord si c'est la bonne pile que vous utilisez. 2x CR2032 de 3 Volt.

Si vous retirez l'ancienne pile et appuyez le bouton "Go" quelques fois, attendez que rien n'apparaisse sur l'ecran (± 1 min) avant d'insérer la nouvelle pile.

L'appareil remarque ainsi qu'un changement de pile a eu lieu et les marques à nouveau comme plein
